永利yl23455成功推出MSP430FW42X无磁传感器水表解决规划
2004/02/25
浏览量：18489
??我公司自主开发的MSP30FW42X无磁传感水表拥有功耗低（静态电流幼于4微安）、丈量流量领域宽、精度高、不变性和一致性好的特点，尤其在幼流量下亦维持了很高的丈量精度，同时丝绝不受各类水锈、杂质的影响，出格适合在水质较差的供热环境下持久使用而不影响丈量精度。
??一、单片机重要机能
??MSP430FW42X系列单片机是TI针对电子式流量与旋转活动检测最新开发的专用MCU芯片，它将超低功耗MCU、旋转扫描接口（Scan IF）和液晶显示LCD驱动？槊缆亟岷衔惶，该器件的超低功耗结构和流量检测？椴唤龅⒏榱说绯氐氖倜，同时还提高了仪表的精杜纂机能。
??MSP430FW42X除了齐全兼容现有MSP 430F 41x产品表，还拥有以下重要个性：
???利用于水、热和气体仪表的流量丈量的Scan IF单元 ；
???高达96段的集成LCD驱动法式 ；
???掉电 ；ぶ澳苡氲缭吹缪辜嗫仄 ；
???两个多通路脉宽调造计时器 ；
???可实现模数转换的通用仿照比力器_A。
??二、 系统组成
??使用MSP430FW42X开发的水表、热量表，系统直接选取内部流量扫描？椋⊿can IF）不必要表部流量检测IC，直接取代TMS3723B，大大简化了系统硬件设计和软件设计，并且提高了系统的不变性。使用MSP430FW42X开发的无磁水表系统框图如下：

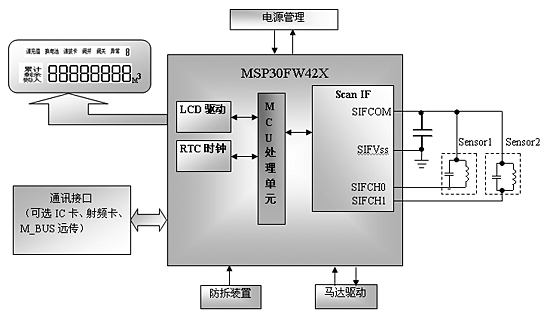

图1 系统道理框图
图2 实物照片图
??三、丈量道理
??本规划通过把流体流动转换为旋转活动实现对流体流量的检测。选取附有金属膜的叶轮实现这种转换，管路中的流体推动叶轮的不休旋转，其转速直接决定于流体的流速。此机械动弹信号经无磁非接触式传感器将其转化为电信号送至微节造器的SCAN IF？，SCAN IF？橥扑愠龆魈辶髁浚┖退姆较。
??四、SCAN IF？榻樯
??SCAN IF？榭赡茉诘凸南伦远觳庀咝曰蛐幕疃。SCAN IF？橛扇棵抛槌桑悍抡涨岸(AFE)、信号处置状态机(PSM)、按时状态机(TSM) 。其中仿照前端的重要元件器是一个“VCC/2”产生器，一个比力器和一个10位DAC。仿照前端用来激励传感器，检测信号电平并把信号转换为数字大局 ；这些数字信号进入信号处置状态机，信号处置状态机 推算出动弹（流体流量）和它的方向 ；按时状态机用来节造仿照前端和信号处置状态机。

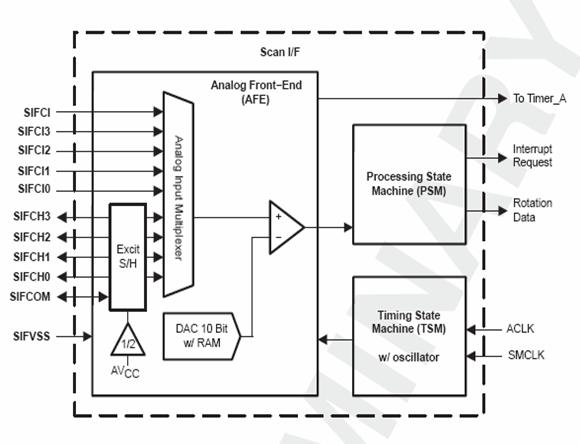

图3 SCAN IF？榭蛲
??五、重要职能
??1、用水量计量
???总用水量、当月用水量计量 ；
???存储上12个月的汗青用水量 ；
??2、功夫治理
???拥有日历、计时和闰年自动切换职能 ；
???日历、功夫设置有预防非授权人操作的措施 ；
??3、事务纪录
???水量纪录
??上次购水的功夫和购水量、总用水量、渣滓水量、上12个月的汗青用水量
???电池治理
??电池欠压纪录和提醒
???报答粉碎纪录
??拆表纪录
??4、显示
???显示水表的累计流量、渣滓水量、本次购水量及水表阀门状态、电池状态等有关信息 ；
???显示挨次及显示距离功夫可预置 ；
???报警及谬误信息提醒 ；
??5、通讯接口
??可鄙人面三种方式中任选一种。
???IC卡
???射频卡
???M_BUS远传
??6、按键操作
??凭据用户基表及表壳决定，可设置显示按键。
------------------------------------------------------------------------------------
