NB-IoT开起事？入网流程急剧解决 ，建议珍藏
2021/07/09
浏览量：9315
??本文将以Lierda NB-IoT USB Dongle（以下简称为Dongle）为例 ，在使用过程中遇到硬件及软件入网有关问题进行答疑解惑 。作为永利yl23455特供的入网排障手册 ，合用于Lierda NB86-G系列模组 。
??*注：1、本文资料下载链接均需在电脑端打开 ，手机端易受限 。2、跳转论坛后 ，新用户需先注册能力下载 。
??一、调试工具简介
??调试时推荐使用SScom串口调试副手 ，不建议使用其他串口调试工具 。

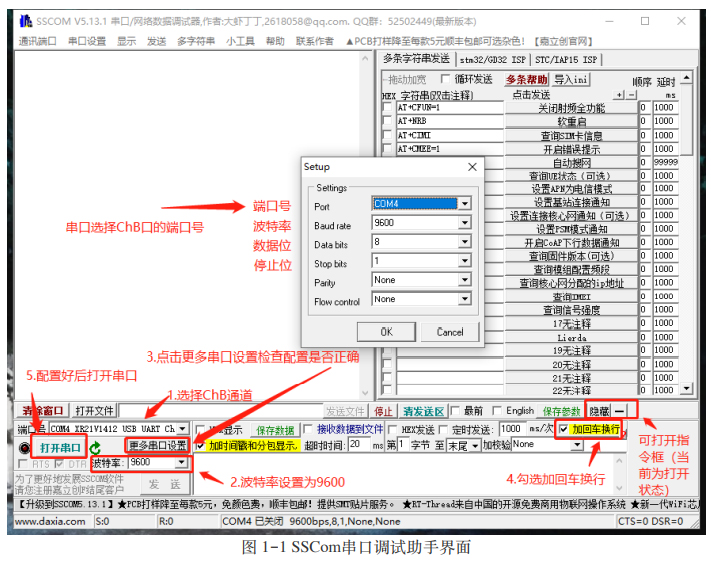

??有关配置可参考图1-1和表1-1的内容 。
| 端标语 | 波特率 | 数据位 | 终场位 |
| 选择ChB口 | 9600 | 8 | 1 |
表1-1
??串口调试副手下载：SSCom
??USB驱动下载：XRUSB_Win_Drivers
??二、故障注明
??1、衔接类问题
??串口鉴别失败
??1、请查抄Dongle所连电脑是否已装置USB驱动 。（查看步骤：Win键+R→输入：devmgmt.msc 点击确定打开设备治理器法式→端口）
??2、请查抄Dongle USB口是否与电脑USB接口衔接好 。
??*有关资料：
??1、USB驱动下载：XRUSB_Win_Drivers
??2、串口调试副手下载：SSCom
??Probe问题
??1、请查抄Dongle模组中所烧写的固件版本是否合用于Probe 。（建议尝试分歧版本固件进行测试）
??2、请查抄Dongle所连电脑是否已装置USB驱动 。（查看步骤：Win键+R→输入：devmgmt.msc点击确定打开设备治理器法式→端口）
??3、请查抄Dongle USB口是否与电脑USB接口衔接好 。
??4、Dongle固件版本与Probe软件的适配性问题请征询Probe技术人员 。
??*有关资料：
??1、Lierda_NB-IoT_模组B500SP1固件
??2、Lierda_NB-IoT_模组B300SP5固件
??3、Lierda_NB-IoT_模组B657SP6固件
??2、指令类问题
??发送AT指令模组返回ERROR
??1、查抄波特率是否选择为9600 ，有关串口配置是否正确（串口参数配置请参考本手册图2-1）
??2、查抄AT指令体式是否正确 ，参考有关AT指令集（把稳AT指令中不能存在空格等犯法字符）
??*有关资料：
??1、B500SP1_AT指令集
??2、B300SP3_AT指令集（合用于B300SP5）
??3、B300SP2_AT指令集
??Dongle插上后电脑有端口显示 ，但发送任何指令均不回复

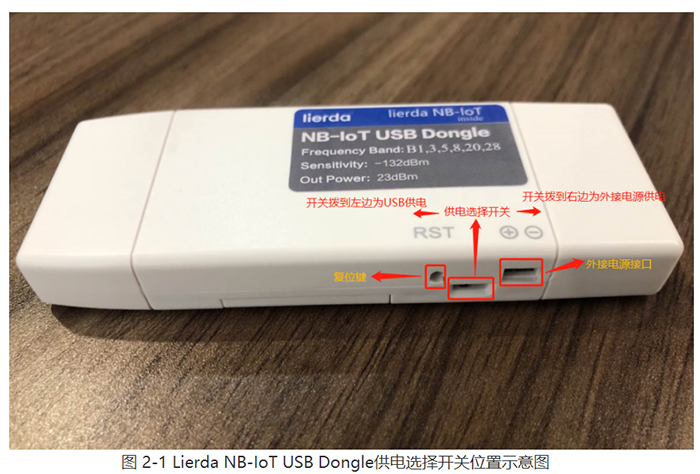

??1、若Dongle无表接电源 ，请查抄Dongle是否为USB供电 。（开关拨到天线一侧为USB供电 ，反之则为表置电源供电 ，开关位于复位键与表置电源接口之间 ，如图2-1所示）
??2、请查抄串口调试副手串口参数配置 。
??3、请查抄串口调试副手是否勾选上了加回车换行 。
??*有关资料：
??1、串口调试副手SSCom参数配置
?? 端标语：选择ChB口
?? 波特率：9600
?? 数据位：8
?? 终场位：1
?? 其他参数留空即可
??2、串口调试副手参数配置可参考本手册图2-1界面上的配置 。
??3、驻网问题
??模组始终无法驻网
??1、查抄设备band是否设置正确（发送“AT+NBAND?”查问模组配置的频段 ，电信频段为Band5、联通频段为Band3和Band8、移动频段为Band8）
??2、查抄是否开启自动搜网 ，发送“AT+NCONFIG?”,查看返回新闻中的 AUTOCONNECT选项是否为TRUE 。
??3、查对SIM卡有无做机卡绑定（机卡绑定后 ，该张SIM卡只能在指定设备能力使用）
??4、查抄SIM卡是否插好、SIM卡是否无缺 ，发送“AT+CIMI”是否能查问到信息 。
??5、查对SIM卡签约业务或有关配置是否正确 。
??6、查抄模组扰码是否打开 。（发送“AT+NCONFIG?”查看CR_0354_0338_SCRAMBLING以及CR_0859_SI_AVOID项是否为TRUE ，若不是 ，请将模组扰码设置为开启 。）
??*注：对应Band设置步骤 ，请查看AT指令集钟装AT+NBAND”指令的诠释 。
??4、固件版本及烧写问题
??无法正常测试R13或测试R14内容
??1、测试R13内容需烧写B300SP5固件 ，测试R14内容必须使用B500SP1及以上版本 。
??*有关资料：
??1、Lierda_NB-IoT_模组B300SP5固件
??2、Lierda_NB-IoT_模组B500SP1固件
??固件烧写失败
??1、查抄固件版本号与所需烧写工具版本是否匹配 。
??2、查抄烧写工具端口是否选择B通路 。（查看步骤：Win键+R→输入：devmgmt.msc 点击确定打开设备治理器法式→端口）
??3、查抄电脑是否装置.net framework 。
??4、查抄烧写串口被其他软件占用 。
??*有关资料：固件版本号与所需烧写工具是否匹配资料（烧写工具）
??5、网络问题
??Dongle调试过程中 ，因网络侧和SIM卡原因造成的异常较多 ，建议征询本地运营商和基站供给商追求解决步骤 。
??三、建议入网流程

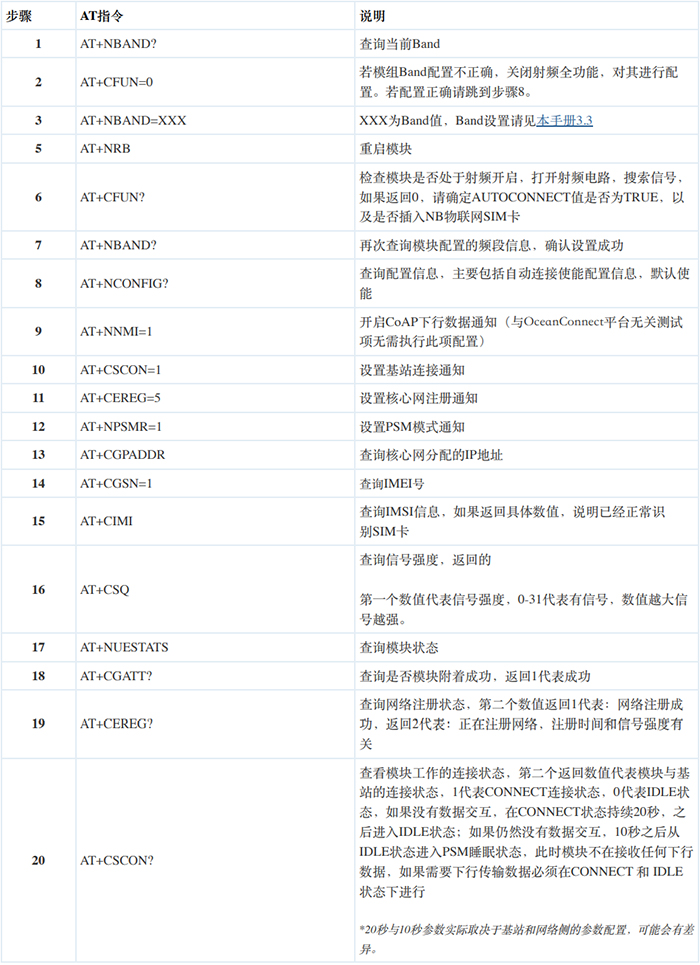

??1、搜网AT指令注明

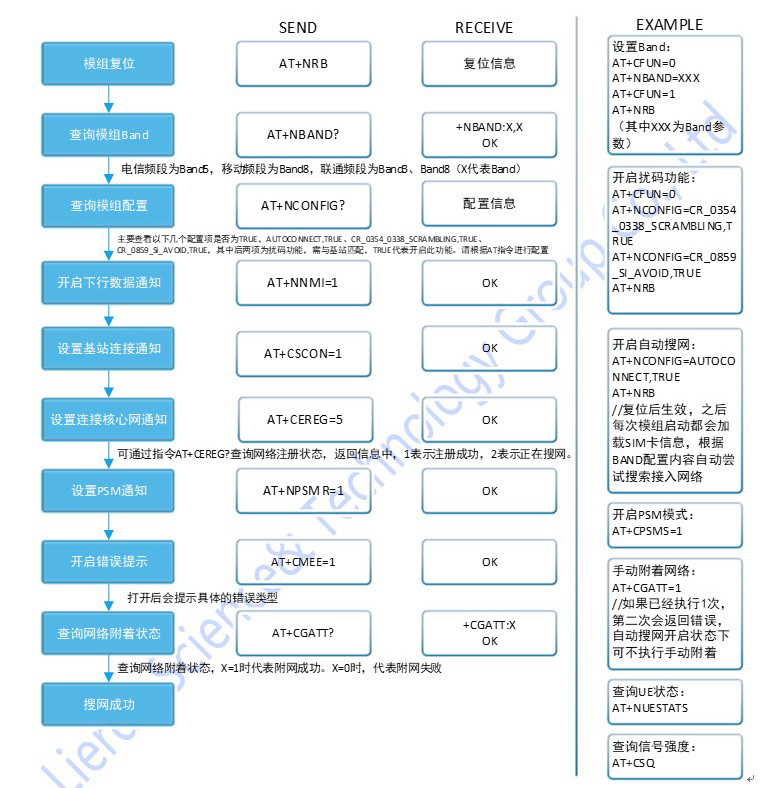

??2、搜网AT指令流程图
??更多其他有关问题 ，欢迎到论坛切磋互换：http://bbs.lierda.com/
