??伴随万物互联时期的到来，智慧生涯已成为多多终端消费者的神驰，若何实现越发自动的智能服务成为热点，通过检测人体存在做相应的智能节造已经成为提升智能设备履历的沉要发展方向。在此趋向下，人体感应传感器市场远景可观。以红表感应技术为主题的红表传感器也随之水涨船高。
??永利yl23455作为ST代理商，凭据市场需要，结合ST开发ST TMOS人体存在检测红表传感器，赋能智慧生涯。
??
??红表传感器是以红表感应技术为基础来进行数据处置的一种传感器，有活络度高蹬着点，能够节造驱动装置的运行。
??ST TMOS就是基于CMOS技术检测人体发出的红表辐射能量来判断人体存在和靠近的传感器。它的demo板由底板、上位机转接板、衔接线、TMOS传感器测试板组成，能够极度矫捷地用于前期测试，进行产品机能评估。
??TMOS红表传感器芯片STHS34PF80TR重要个性：
??1. 极低功耗? 3.2uA @0.25Hz
??2. 幼尺寸：LGA封装3.2 x 4.2mm
??3.能够检测静止人体
??4.FOV视场角达80°，加菲涅尔透镜能够到135°
??5. 感应距离可达3米（不加透镜）, 表加菲涅尔透镜能够达6米以上。
??相较于当前市场上其他主流的雷达/超声波传感器/激光传感器来说，它还拥有以下优势：
??1.功耗低，达到10uA@1Hz 级别
??2.体积幼，尺寸只有3.2*4.2mm
??3.成本低，15RMB含税不到的成本，雷达/超声波/激光的价值都要30RMB以上
??1.电视机场景：能够感应有没有人，实现人在亮屏，人走息屏，休息提醒，智能化播放影象。
??2.空调场景：能够追踪人，实现风追随人走，或者实现送风时预防直接对着人吹。
??3.跑步机场景：能够感应人的存在，实现感应待机、安全监控、人远离机械时自动降速，预防跌倒。
??4.智慧照明：感应灯、感应化妆镜、节造面板感应。
??5.卫。幼便池、马桶、水龙头。
??6.家庭摄像头：入侵感应、有效视频推送、安防预警、摄像头对话唤醒
??ABOUT-意法半导体（ST）集团
??永利yl23455作为ST代理商，凭据市场需要，结合ST开发ST TMOS人体存在检测红表传感器，赋能智慧生涯。
??
01
??红表传感器是以红表感应技术为基础来进行数据处置的一种传感器，有活络度高蹬着点，能够节造驱动装置的运行。
??ST TMOS就是基于CMOS技术检测人体发出的红表辐射能量来判断人体存在和靠近的传感器。它的demo板由底板、上位机转接板、衔接线、TMOS传感器测试板组成，能够极度矫捷地用于前期测试，进行产品机能评估。

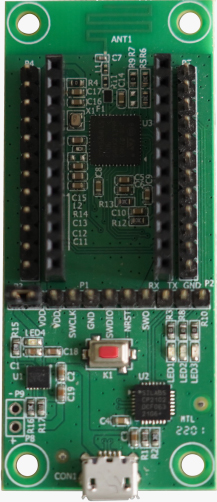

TMOS底板：蕴含STM32WB15 RF Soc
TMOS传感器测试板：传感器芯片为STHS34PF80TR
上位机转接板
优 势
??TMOS红表传感器芯片STHS34PF80TR重要个性：
??1. 极低功耗? 3.2uA @0.25Hz
??2. 幼尺寸：LGA封装3.2 x 4.2mm
??3.能够检测静止人体
??4.FOV视场角达80°，加菲涅尔透镜能够到135°
??5. 感应距离可达3米（不加透镜）, 表加菲涅尔透镜能够达6米以上。
02

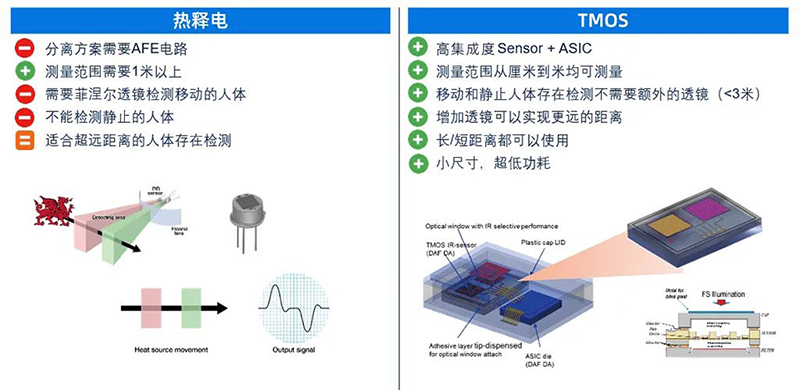

??本款TMOS传感器内置一个精度0.5°C的温度传感器，两个红表感应区（一个亮区，一个暗区），通过ST专有的设计将暗区和温度信息进行关联，这样就得到一个环境参考信息，再通过暗区和亮区的对比，就得到了传感器FOV视角中的红表信号强度，进一步判断人体有关信息。相较于传统热释电红表传感器，ST TMOS传感器能有效的实现人体活动/静止存在的感知。
??1.功耗低，达到10uA@1Hz 级别
??2.体积幼，尺寸只有3.2*4.2mm
??3.成本低，15RMB含税不到的成本，雷达/超声波/激光的价值都要30RMB以上
03
??TMOS传感器可充分满足家居生涯场景中的节能和智能化需要，适配多样化利用生态场景。
??2.空调场景：能够追踪人，实现风追随人走，或者实现送风时预防直接对着人吹。
??3.跑步机场景：能够感应人的存在，实现感应待机、安全监控、人远离机械时自动降速，预防跌倒。
??4.智慧照明：感应灯、感应化妆镜、节造面板感应。
??5.卫。幼便池、马桶、水龙头。
??6.家庭摄像头：入侵感应、有效视频推送、安防预警、摄像头对话唤醒
??ABOUT-意法半导体（ST）集团
??意法半导体（ST）集团于1987年成立，由意大利的SGS微电子公司和法国Thomson半导体公司归并而成，以成为多媒体利用一体化和电源解决规划的市场辅导者为指标。
??作为业内半导体产品线最广的厂商之一和半导体工业最具创新力的公司之一，意法半导体占有世界上最壮大的产品阵容，寂仔知识产权含量较高的专用产品，也有多领域的创新产品。其出产线席卷了从分立二极管与晶体管到复杂的片上系统（SoC）器件，再到蕴含参考设计、利用软件、造作工具与规范的齐全的平台解决规划等的所有产品，重要产品类型有3000多种，是各工业领域的重要供给商，占有多种的先进技术、知识产权（IP）资源与世界级造作工艺。
