星闪技术自问世以来，即以卓越机能展示了非凡实力，开创了低延长、高不变性的无线短距新时期
。其怪异优势也迅速吸引了诸多行业巨擘入局，合力加快构建星闪生态系统
。

此前，我们已经介绍了永利yl23455星闪透传模组EB21的根基情况，本文将给出EB21 Duino板的使用流程，旨在援手用户急剧实现EB21系列模组有关测试与利用，加快落地商用
。

环境搭建

1、设备清单

01 、硬件清单

测速所需的硬件设备清单如下：

02、软件清单

固件：专门的测速固件(分G、T)

测速上位机：吞吐测试.exe，是一款由 Lierda 设计的用于纪录拉锯过程中距离和推算速度数据（ 1w包数据长度/接管端收到1w包数据的功夫 ）的测速工具，下载链接：

https://lierda.feishu.cn/wiki/CyjuwBLZpi25IjkNg65cK0Z9nyc

2、设备连线

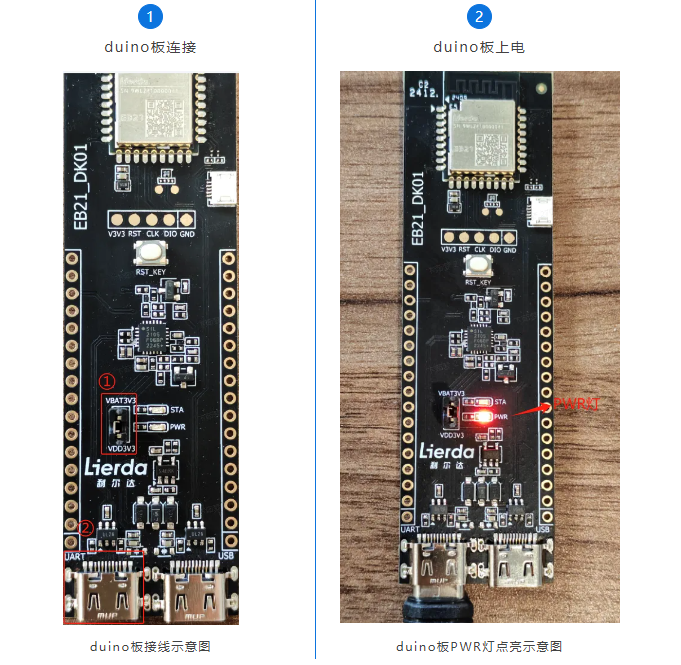

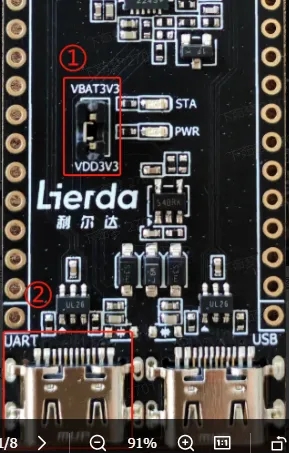

步骤1：如上左图所示，功耗测试接口地位①使用跳线帽短接，实现duino板上电后模组供电

步骤2：使用Type-C线将地位②与电脑衔接

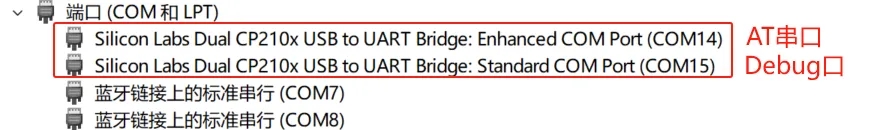

步骤3：确认供电与驱动，如上右图所示，duino板供电后PWR灯点亮，同时电脑端检测到如下图所示两个串口，注明开发板衔接正常，驱动装置正常
。

把稳：若是电脑端未鉴别到上图的串口，请在设备治理器→其他设备，更新驱动 CP210x_Windows_Drivers(串口驱动).zip

G端/T端鉴别

EB21固件分为"G端固件"和"T端固件"，因而用户在使用前必要先通过串口打印的日志来判断：

G端：掌管上电扫描→衔接→接管数据
；

T端：掌管上电广播→被衔接→发送数据
；

1、配置串口

打开串口工具，配置如下图所示：

端标语：对应Standard COM口

参数：115200bps，8bit数据位，1bit终场位

其他：默认勾选"加回车换行"

串口调试副手配置

2、Log打印鉴别G/T

串口设置实现后，通过沉新插拔duino板①处的跳线帽复位模组，获取模组上电打印信息
。

沉现上电

1.上电打印"sle uart client"帧头的模组为G端
；

2.上电打印"sle connect server"为T端
；

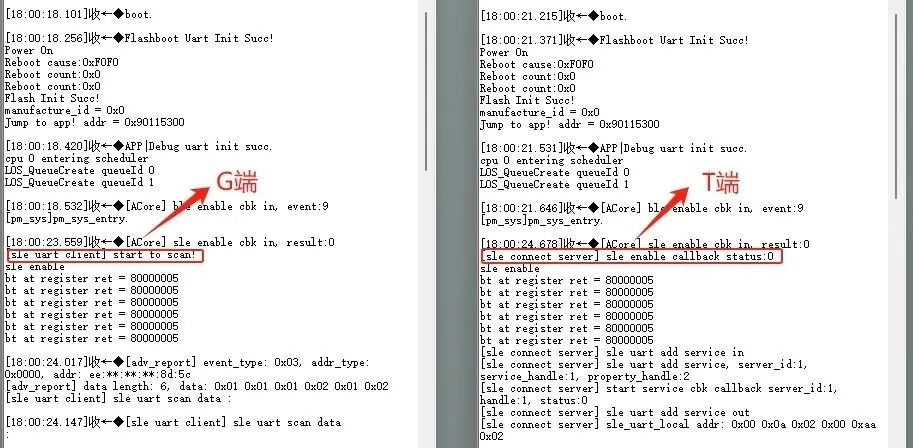

打印信息示例如下图所示：

EB21模组上电打印信息

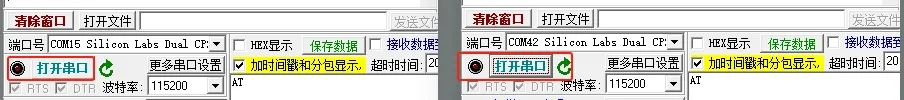

3、关关串口

确认EB21的G、T之后，关关G端串口，筹备进行速度测试
。

关关串口，筹备速度测试

速度测试

1、G端(吞吐测试.exe)

01、打开测速上位机

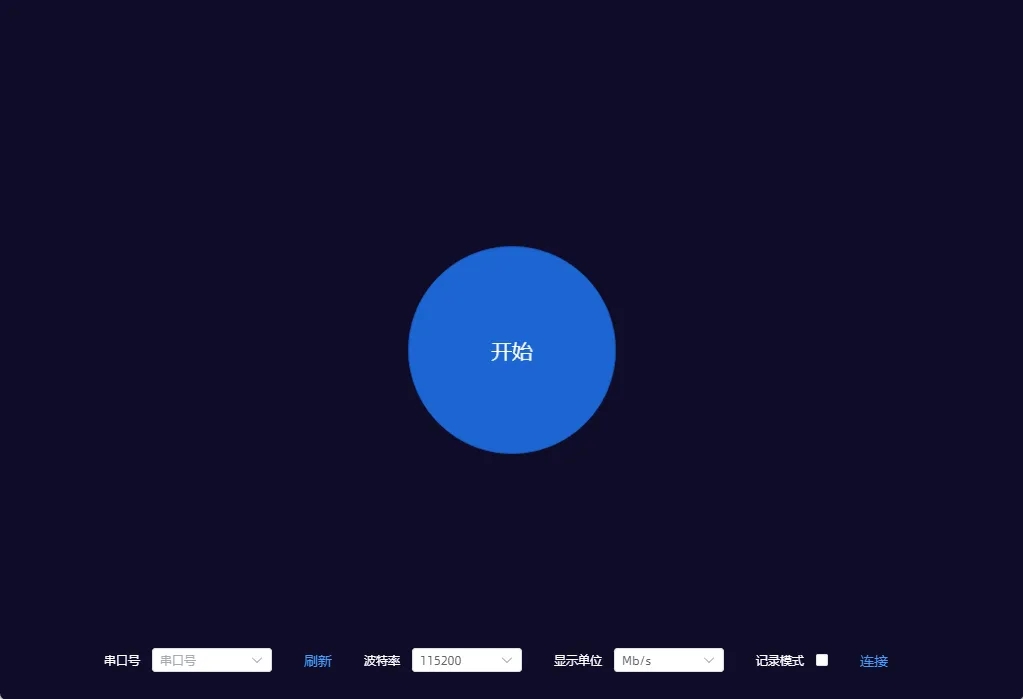

衔接G端电脑打开测速上位机"吞吐测试.exe"，工具页面如图所示：

吞吐测试.exe界面

02、配置参数

上位机配置

1.串标语：选择G端“Standard”对应的端标语

2.波特率：115200bps

3.显示单元：Mb/s

4.勾选"纪录模式"

5.点击"衔接"

6.点击"起头"，进入"星闪速度展示"页面

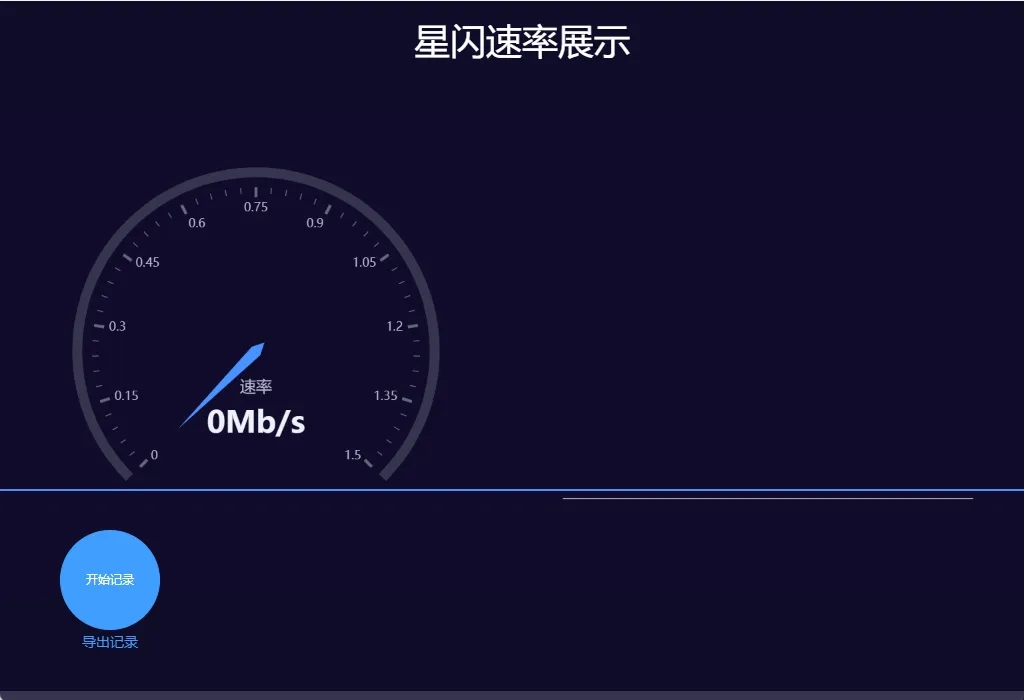

星闪速度展示界面

2、T端

T端仅上电即可

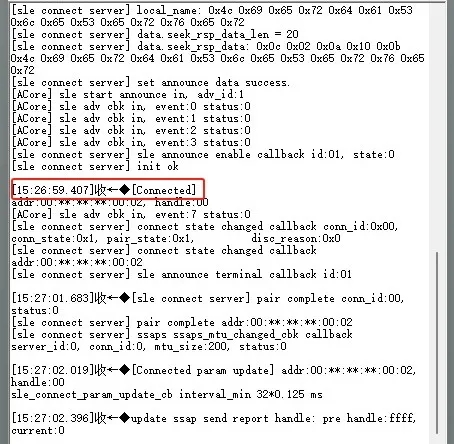

。若是想在T端判断查看衔接是否成功，可将其Standard口引出，查看log是否有Connect打印如下图
。

衔接成功

若是没有衔接成功打印信息，可顺次插拔G端、T端上电跳线帽进行沉上电尝试
；

后期可省略衔接串口副手，只给T端设备供电即可
；通过查看下一章节“速度展示页面” 吞吐量数据是否变换来判断衔接情况
；

3、纪录数据

01、衔接判断

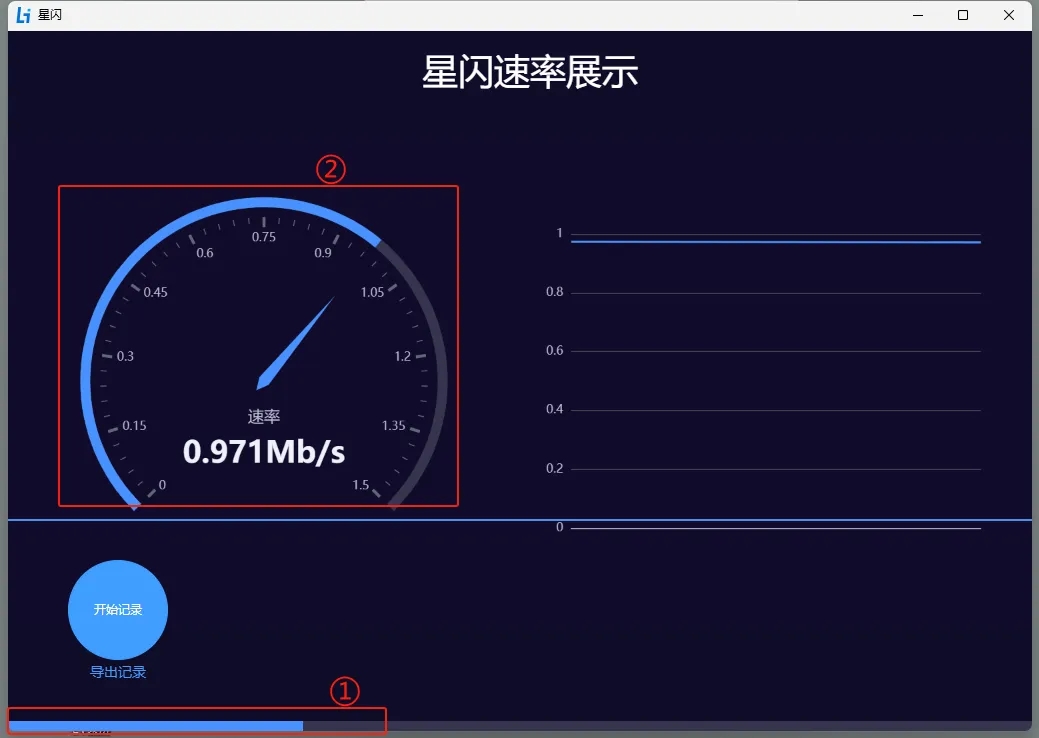

G T衔接成功后且数据通讯成功，"星闪速度展示页面"会有如图4.6所示的①、②页面变换(页面速度仅做展示，具体速度数据请参考Lierda EB21模组通讯拉距测试汇报_Rev1.0.pdf)，此时能够纪录数据

速度数据显示

把稳：

若是①、②处页面无变动，必要G端、T端顺次(先G、后T)高低电进行尝试
。

02、纪录数据

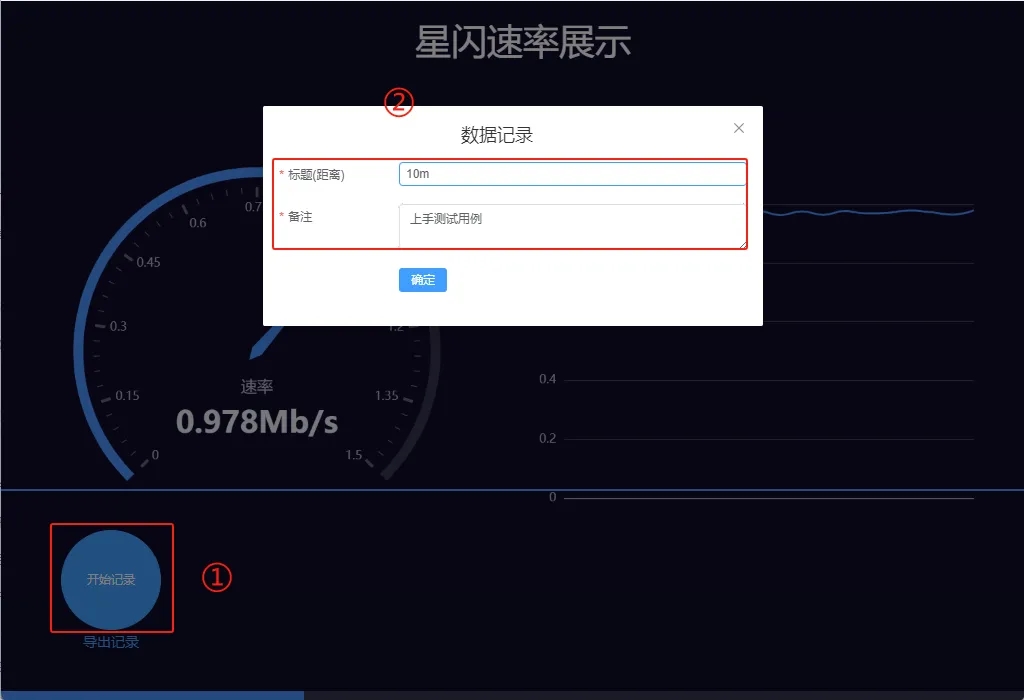

点击"起头纪录"，在标题处填入当前的测试距离(如10m)，点击"确定"，测距实现点击"实现纪录"
。

拉锯距离纪录

沉点：关关上位机前要先导出纪录，不然数据不保留

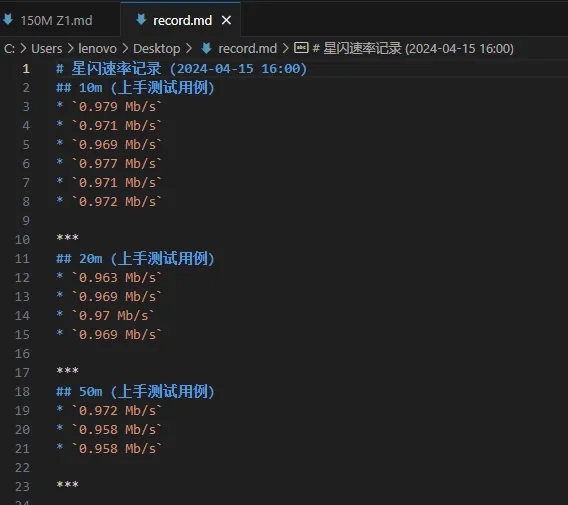

。导出数据显示如下图所示(该数据仅作为上位机演示数据，非现实拉锯测速数据)：

速度测试数据示例

03、退出速度展示界面

数据保留后，模组断电可退出速度测试展示界面，回到起头界面
。

进展以上关于永利yl23455EB21 Duino开发板的详尽使用流程能有效助力客户，加快实现对EB21星闪系列模组的全面测试与创新利用，从而在无线短距通讯领域实现卓越效力的飞跃
。未来，永利yl23455也将持续优化产品履历与加强服务支持，携手宽大客户共筑智慧物联的美好图景，驱动千行百业智能升级，开启无限可能
。
