串口数据通讯，当通讯速度较快时可能会出现丢包景象，如推算机和单片机之间，当MCU接管端的数据缓冲区已满，此时依然有新的数据传输过来，接管端已没有功夫进行处置，就会导致丢包(数据迷失)。现实利用中经；嵊龅礁美辔侍，性质原因是设备的通讯速度与处置能力不匹配，导致数据传输时丢包。

永利yl23455Cat.1模组拥有硬件流控的职能，用户可通过该职能来解决通讯速度与MCU处置能力匹配失衡造成的丢包问题。硬件流控的道理极度单一，当接管端接管到的数据处置不外来时，就向发送端发送不再接管的信号，发送端接管到这个信号之后会终场发送，直到收到能够发送的信号再持续发送。因而硬件流控能够通过是否接管到批示信号预防数据迷失。

本文重要针对拥有硬件流控职能的永利yl23455Cat.1模组，给出了对应的时序逻辑和测试步骤，用户可凭据本文对MCU法式进行开发，从而实现硬件流控串口通讯。

通过AT指令AT+IFC=2,2开启硬件流控。

注1：NT35E开启硬件流控后会自动保留，复位后硬件流控仍维持开启状态；
注2：NT26U和NT90则必要通过AT指令AT&W进行保留。

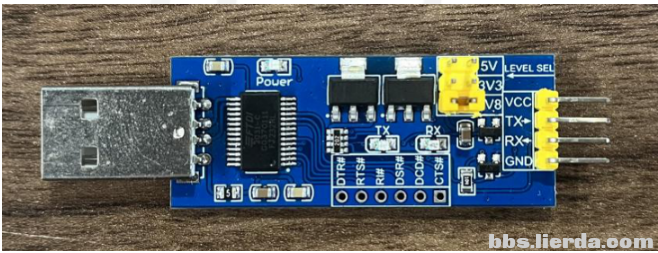

本次测试使用串口副手SSCOM仿照MCU对模组进行节造，USB转串口工具如图1所示。

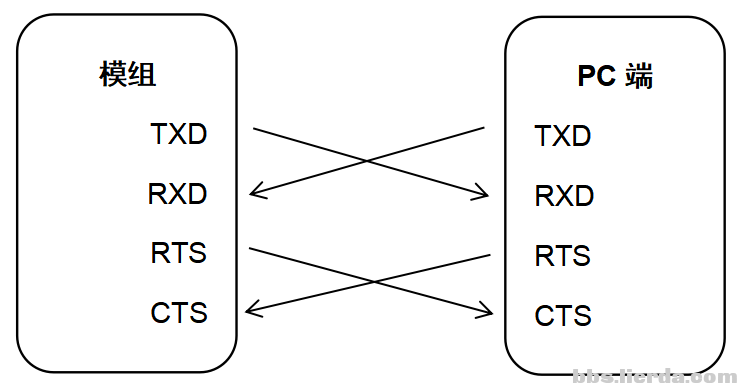

模组引脚衔接示意图如图2所示。

图2 引脚衔接示意图

CTS引脚是模组的输入端，用于主机(MCU)通知模组是否筹备好，模组是否可向主机(MCU)发送信息，低电平有效。

RTS引脚是模组的输出端，用于模组通知主机(MCU)是否筹备好，主机(MCU)是否可向模组发送信息，低电平有效。

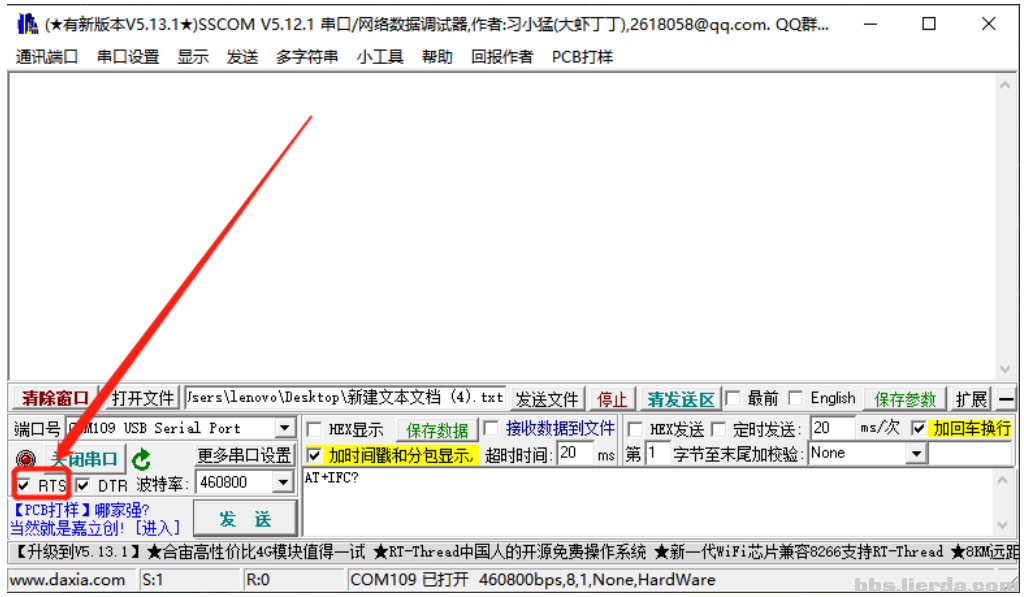

注：模组CTS引脚硬件流控测试，模组开启流控职能，sscom未开启流控职能。

通过上述流程开启硬件流控职能后，SSCOM将无法收到模组返回的新闻。此时，使用万用表丈量模组的CTS和RTS引脚：

未衔接模组CTS、RTS引脚时，模组会接管到AT指令并正常执行，但是由于模组以为主机没有做好接管的筹备，AT指令的执行了局将暂存于模组的内部缓存中，不会进行数据发送，所以SSCOM无法接管模组返回的新闻。

拉低模组CTS引脚后，模组会一次性把缓存的数据输出到SSCOM中，此时通过SSCOM进行AT指令通讯(模组的CTS引脚接地)，可能立即接管到来自模组返回的新闻。

凭据以上的测试过程和了局能够得出，模组开启硬件流控职能后CTS引脚职能正常。

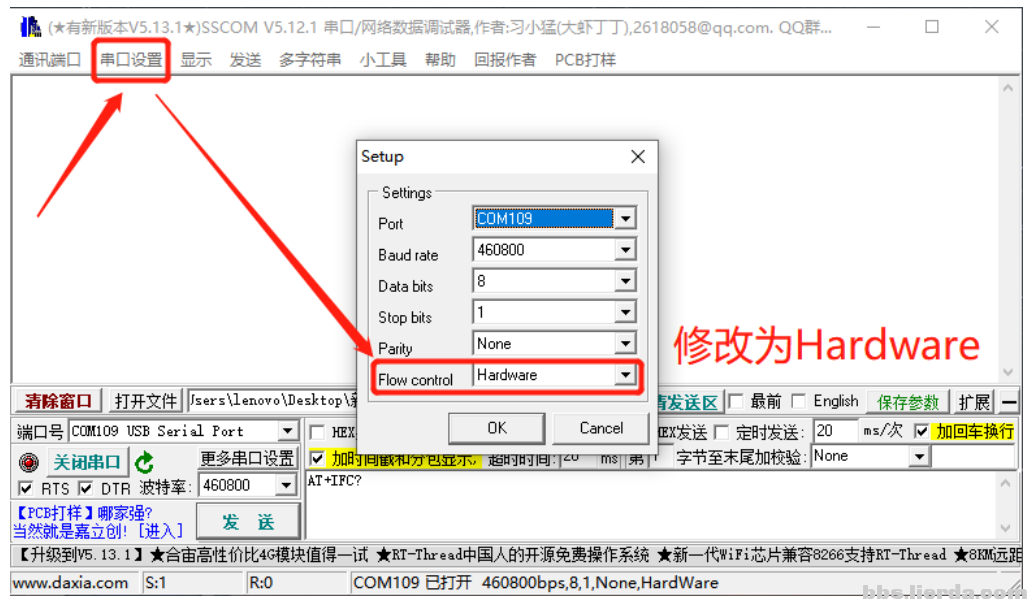

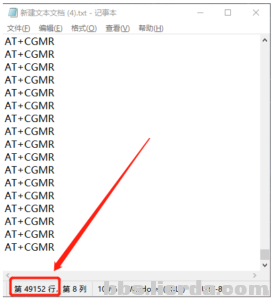

SSCOM依照配置实现后，确认模组AT通讯正常，而后通过大数据交互触发模组硬件流控职能。如图5所示，创建一个txt文档，内部填入大量AT指令。

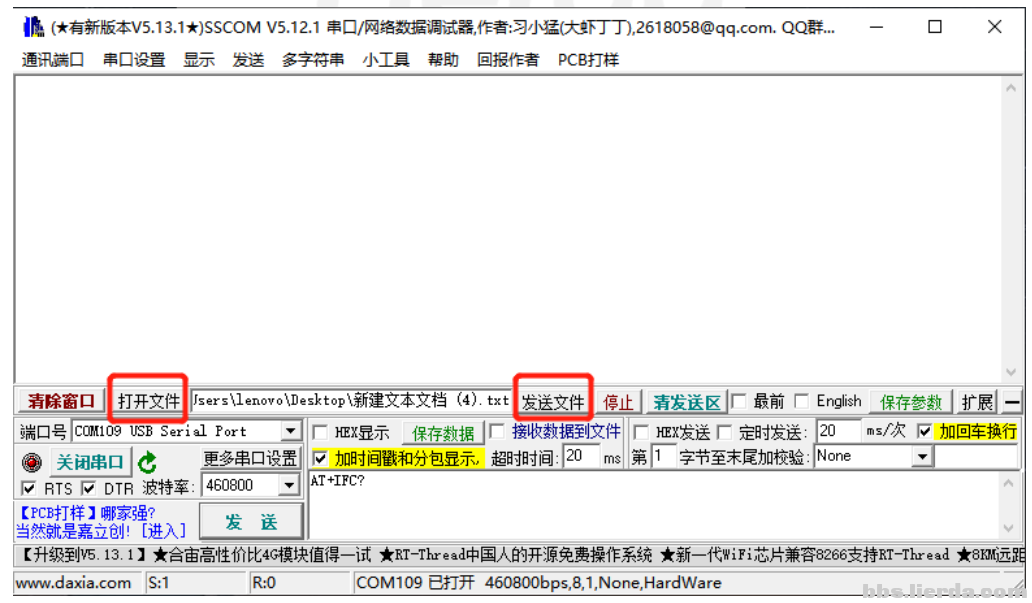

通过SSCOM发送文件的职能，可急剧向模组发送AT指令。在发送文件时把串口波特率批改为460800bps(AT+IPR=460800)以便触发高速度通讯下的硬件流控批示。

通过逻辑分析仪抓取模组TX、RX、RTS、CTS引脚波形，模组引脚与逻辑分析仪通路匹配如表1所示：

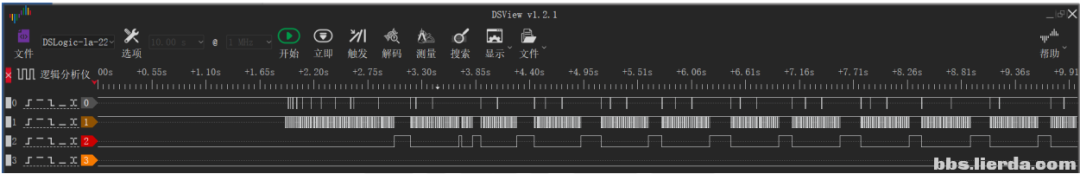

如图7所示为发送文件时模组引脚波形图，凭据图示可知当模组的缓存已满，RTS引脚输出高电平，模组RX引脚维持高电平，此时SSCOM不会向模组发送AT指令；由于SSCOM运行在电脑上，速度、缓存远高于模组(不会产生阻塞)，因而模组的CTS引脚始终维持低电平。

凭据以上的测试过程和了局能够得出，模组开启硬件流控职能后RTS引脚职能正常。

图7 发送文件波形
