【技术分享】永利yl23455LoRa&FSK微功率无线模组认证注明
2024/11/22
浏览量：6495
2016年《中华人民共和国无线电治理条例》(下称《条例》)订正颁布，明确国度划定的微功率设备无需办理无线电频率使用许可、无线电台(站)设置使用许可、无线电发射设备型号核准。
为贯彻落实新订正的《条例》，规范微功率短距离无线电发射设备治理，守护空中电波秩序，工信部颁布了《中华人民共和国工业和信息化部布告2019年第52号》文件。文件指出，出产或者进口在国内销售、使用列入并切合《微功率短距离无线电发射设备目录和技术要求》的无线电发射设备，无需获得无线电频率使用许可、无线电台牌照、无线电发射设备型号核准，但该当切合产品质量等司法律规、国度尺度和国度无线电治理有关划定。
本文针对《中华人民共和国工业和信息化部布告2019年第52号》文件有关内容，在FSK、LoRa方面进行相应的解读。凭据文件，用户使用永利yl23455 FSK&LoRa系列模组时，无需过SRRC等认证，直接使用即可。
文件解读
《中华人民共和国无线电治理条例》是由中华人民共和国国务院、中华人民共和国中央军事委员会于1993年9月11日颁布的守护空中电波秩序，有效开发、利用无线电频谱资源，保障各类无线电业务的正常进行的行政律例。最新订正于2016年11月11日，中华人民共和国国务院、中华人民共和国中央军事委员会令第672号订正，订正时专门新增了微功率(短距离)无线电设备治理划定。
01、微功率设备
凭据国际电信联盟(ITU)有关决定和建议书，微功率设备拥有发射功率幼、传输距离短、设备数量多等特点，通常是指提供单向或双向通讯，且对其他无线电设备仅拥有较低滋扰可能性的无线电发射设备。无数情况下微功率设备与有关频段内的无线电业务可能共用频率，并遵循不合其他无线电业务产生有害滋扰，也不得提出免受有害滋扰；ひ蟮氖褂米荚。送端发包后能收到接管端的回复包的话认定为通讯成功。
永利yl23455FSK、LoRa等模组属于微功率设备。
02、免认证频率

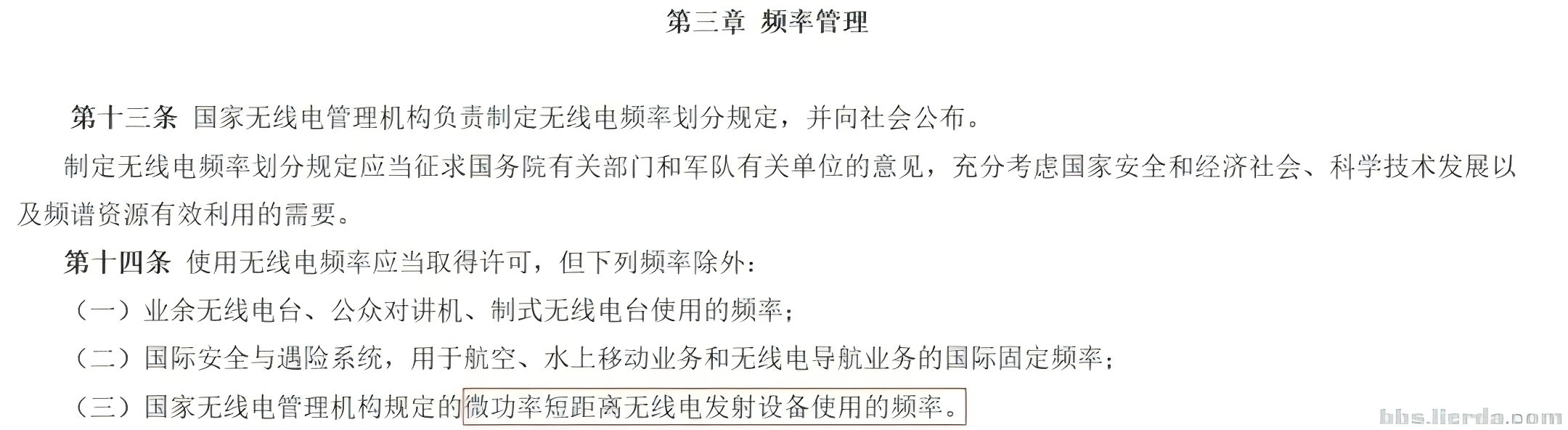

《中华人民共和国无线电治理条例》第三章频率治理，第十四条中指出使用无线电频率该当获得许可，但微功率短距离无线电发射设备使用的频率之表。
03、微功率设备技术要求
工信部于2019年11月28日颁布了《中华共和国工业和信息化部布告》，该布告的附件《微功率(短距离)无线电设备目录和技术要求》，其中将微功率(短距离)无线电设备治理分为八大类，并且对于八大类设备要求进行了具体划定，蕴含了具体技术指标(八大类设备)和通用散射发射要求。

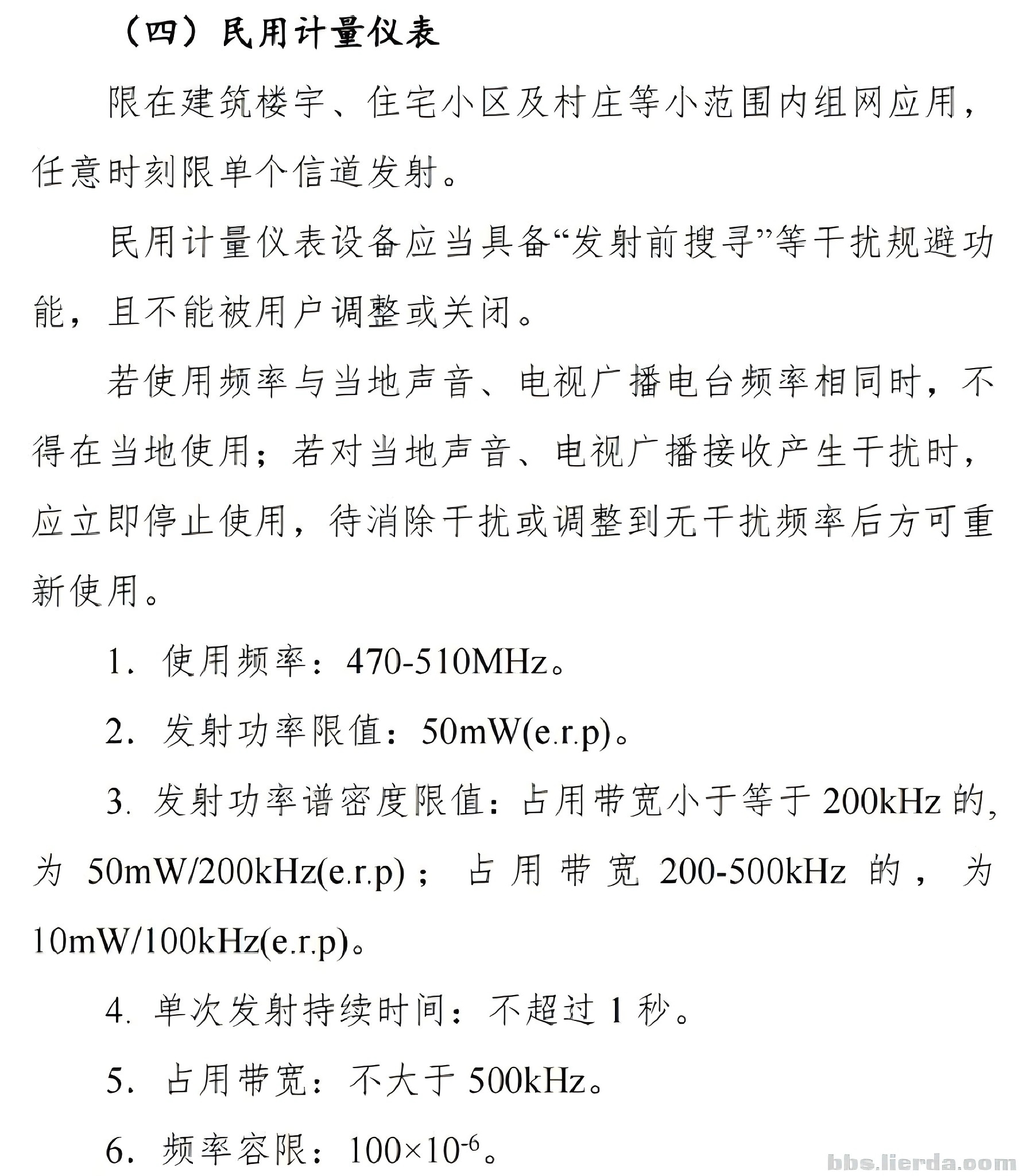

用户现实利用可参考该文件。本章节针对频率领域在470-510MHz的具体规范加以诠释。
(1)“限在构筑楼宇、住宅幼区及村庄等幼领域内组网利用”
LoRa/FSK被归类为LPWAN的一种长距离传输方式，凭据此布告的技术指表明确要求可使用的区域领域(如智能仪表利用于工业/民用场所、智能造作及智能家居利用于构筑楼宇，智能工地治理系统利用于住宅幼区，智慧农业利用于村庄等等)均切合该条划定。LoRa/FSK可借由和其他通讯方式(如4G等)接入互联网，将多个LoRa/FSK幼网，联结成互联互通的物联网利用。
(2)“肆意时刻限单个信路发射”
FSK系列和LoRa系列模组从芯片职能上切合肆意时刻限单个信路发射划定。
(3)“民用计量仪表设备该当具备“发射前搜索”等滋扰躲避职能，且不能被用户调整或关关。”
LoRa模组提供CAD（Channel Activity Detection）、信路RSSI检测职能，FSK模组提供CCA（空闲信路评估）、RSSI检测职能，已经很好地提供了“发射前搜索”等滋扰躲避职能的技术基础。另表，“发射前搜索”等滋扰躲避职能一方面能够降低数据碰撞概率，提高通讯系统的靠得住性。另一方面碰撞概率降低能够削减沉传的概率，从而降低功耗。从利用需要自身启程，绝大无数利用都但愿通过“发射前搜索”等滋扰躲避职能提高系统的机能，因而这条划定不应被视为限度前提。
(4)“若使用频率与本地声音、电视广播电台频率一样时，不得在本地使用；若对本地声音、电视广播接管产生滋扰时，应立即终场使用，待解除滋扰或调整到无滋扰频率后方可沉新使用。”
此要求合用于所有微功率设备，布告第三点明确界说了在ISM频段下各设备合理使用频带资源的划定。由于各个处所的电视广播电台等频率根基固定不变，只有部署使用时避开该类频率，即可满足布告要求。
(5)“发射功率限值：50mW(e.r.p)。”
50mW(e.r.p)=17dBm，在构筑楼宇、住宅幼区等领域内组网，由于距离较短，即便发送功率较低，依然能满足通讯需要。若是是在村庄领域内智慧农衣粪的利用，由于村庄较空阔，信号衰减比力不显著，即便较低的发射功率，依然能覆盖较大领域。
(6)“单次发射持续功夫：不超过1秒。”
LoRa幼的扩频因子其数据速度较快，大的扩频因子抗滋扰能力越强的个性。在Bandwidth=125kHz，Preamble=8，Codingrate=4/5的设置下，传输100Bytes数据别离使用169.22ms、297.47ms、533.5ms、985.09ms，均幼于1s的限度。在SF11、SF12时固然发射功夫较长、但依然能够在<1s的限度内传输较短的数据包，并且若是更改bandwidth等参数，能够使用SF12传输更长的数据包。LoRa/FSK是一种窄带技术，像智能家居、智能幼区蹬爪用不论从利用需要或功耗需要都要求传输尽可能少的数据量，因而单次发射持续功夫很少会超过1s。
(7)“占用带宽：不大于500kHz。”
LoRa/FSK是窄带利用，技术自身满足该条划定。
(8)“频率容限100X10^-6”
"频率容限100X10^-6"意味着设备的工作频率允许的误差为指定频率的0.01%，例如470.3MHz也就是误差不超过±47kHz。LoRa/FSK出场测试的频偏在±5K之内，因而频率容限远幼于100X10^-6，满足要求。
结论
永利yl23455FSK、LoRa模组属于微功率短距离无线模组，模组使用频率、功率以及带宽等满足微功率短距离无线电发射设备的技术要求，因而用户在使用模组时无需过SRRC等认证，直接使用即可。

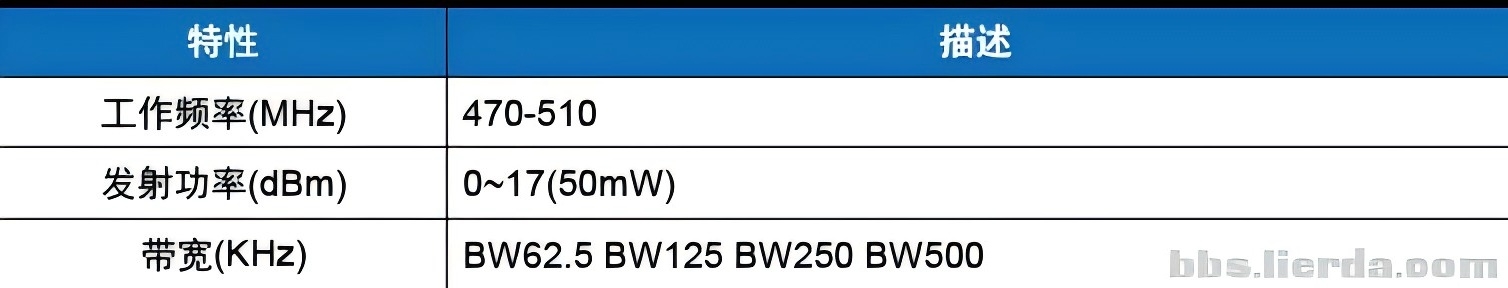

WB26LoRa透传参数示例
